【令和4（2022）年11月】庁舎建設工事進捗（しんちょく）状況

　防災拠点庁舎建設工事の進捗（しんちょく）状況をお知らせします。



令和4（2022）年11月

　11月は2階と3階の躯体工事が行われました。今回はその様子をお伝えしつつ、型枠を解体した1階の内部をお見せします。

　（令和4年11月撮影　提供：中野建設工業・遠藤建設特定共同企業体、株式会社ユアテック）

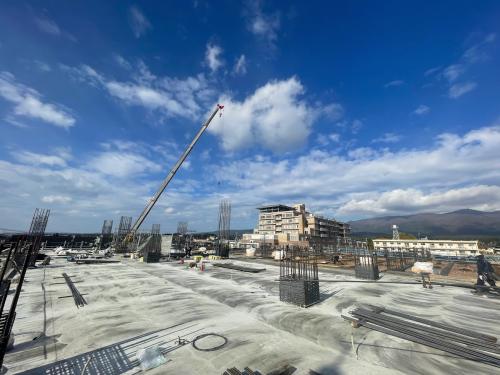

　現在の本庁舎側の工事区間では2階躯体のコンクリート打設が終わり、3階の柱配筋作業が始まりました。いよいよ最上階の躯体がつくられていきます。

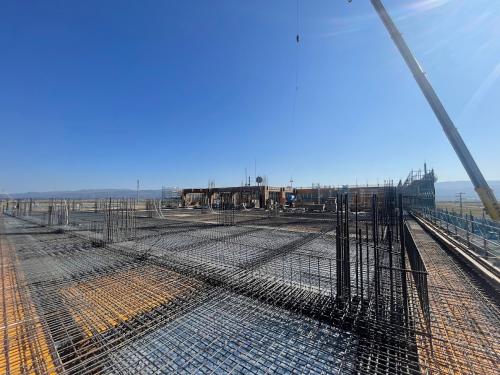

　佐渡総合病院側の工事区間では、2階躯体の配筋が終わり、これからコンクリート打設という段階です。写真奥では3階の躯体が立ち上がってきているのがわかります。

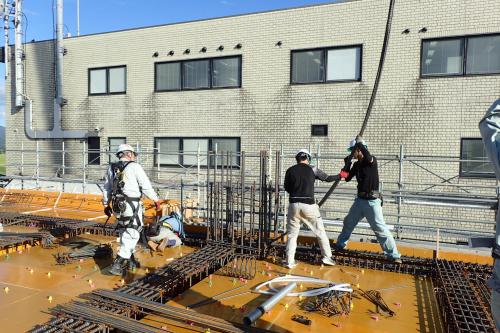

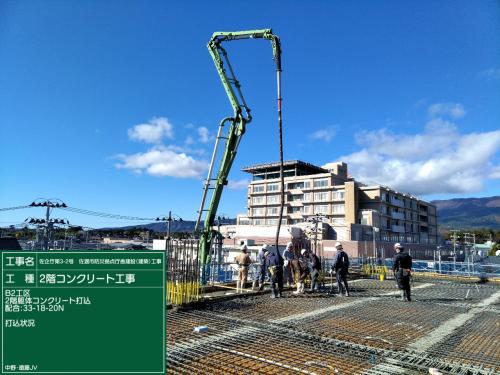

　2階躯体のコンクリート打設工事です。お天気に恵まれ、順調に進みます。

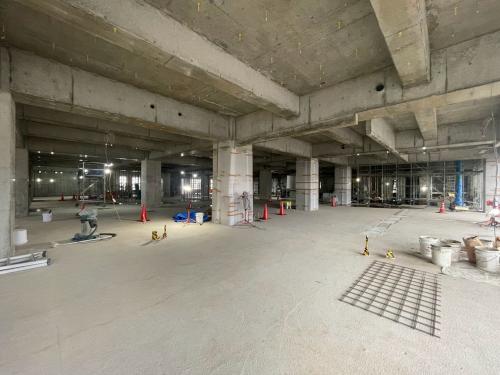

　こちらは1階内部の写真です。型枠の解体を10月から行い、上層階の躯体のPC工事が終わるのを待って、支保工を外しました。むき出しのコンクリートに囲まれた無機質な風景ですが、内装工事が始まるまでの間しか見ることのできない貴重なシーンです。（PC工事については、このあと詳しくご紹介します。）

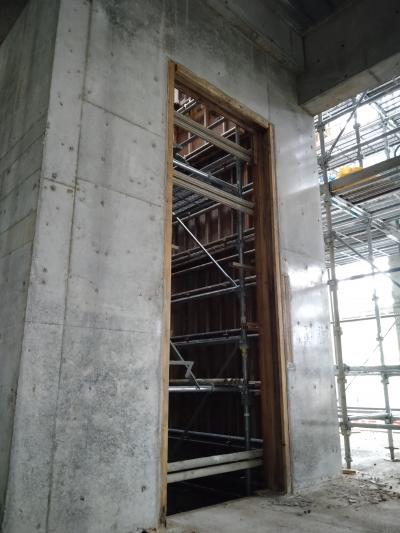

　クイズ、どこの写真だと思いますか？　答えは、このページの最後にあります。

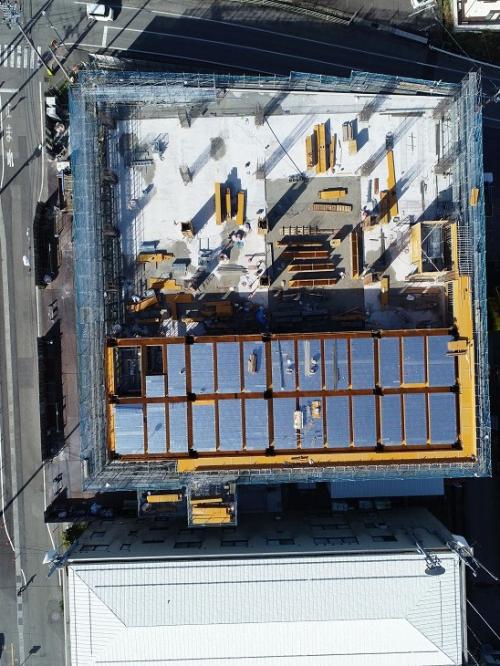

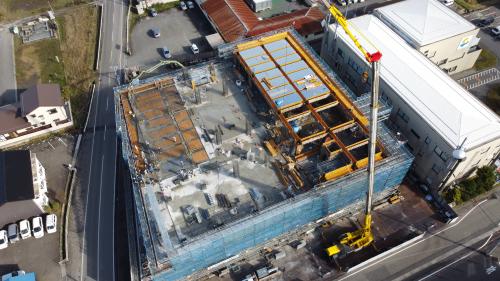

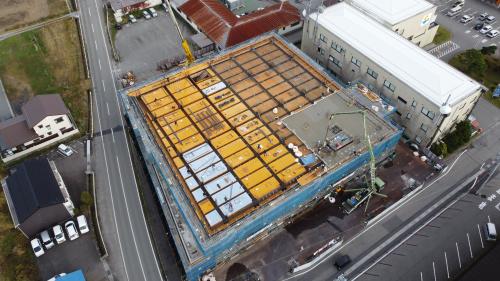

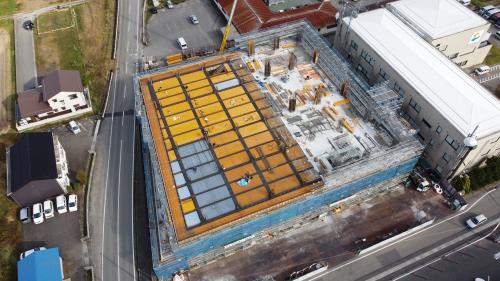

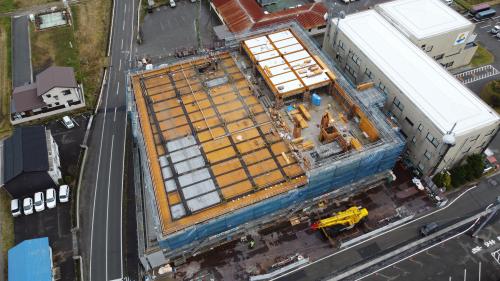

　上空から撮影した写真を時系列に沿って見ていきましょう。

　（令和4年11月2日撮影）



　（令和4年11月4日撮影）



　（令和4年11月9日撮影）



　（令和4年11月18日撮影）



　（令和4年11月24日撮影）



PC工法について紹介します。

　佐渡市防災拠点庁舎では、その名のとおり災害に強い建物を目指し、躯体工事にPC工法を採用しています。ここではその工法について紹介します。（監修・写真提供：中野建設工業・遠藤建設特定共同企業体）

PCとは

　Prestressed Concrete（プレストレスト コンクリート）の略称で、Pre（プレ）前もって、stress（負荷）をかけるという意味から、直訳すると「あらかじめ応力を与えられたコンクリート」となります。PC工法により、「引っ張られる力に弱い」というコンクリートの最大の弱点を克服することができます。

プレストレスの与え方と方式

　コンクリートに「プレストレス」を導入するには、鉄筋の5～6倍の強度をもつ「PC鋼材」と呼ばれる高強度の材料を使います。プレストレストコンクリートをつくるためには、PC鋼材を引っ張って（緊張）、張力を与えた後にコンクリートを打設し、固定します。緊張により伸ばされたPC鋼材が元に戻ろうとする（縮もうとする）性質を利用し、コンクリートに圧縮力（ストレス）を与えます。PC鋼材の緊張をコンクリート打設の前に行うのが「プレテンション方式」で、後に行うのが「ポストテンション方式」です。この新庁舎建設においては後者の「ポストテンション方式」を採用しています。

ポストテンション方式

　コンクリートを打設し硬化した後に、シース管（※1）の中を通るPC鋼線をジャッキを使って緊張します。緊張力の保持はPC定着具が使われます。PC鋼材を緊張後、シース管内のPC鋼材の腐食防止及びコンクリートとの一体化のためにシース管内にグラウト（※2）材を充填します。

　※1　PC工法において、コンクリートの強化と鋼線の防錆目的を兼ね、内部に鋼線を通して使用される金属製のチューブのこと

　※2　建設工事において、空洞や隙間などを埋めるために注入する流動性の液体。グラウト材として「モルタル」が使われることが多い。



　実際の作業を見てみましょう。

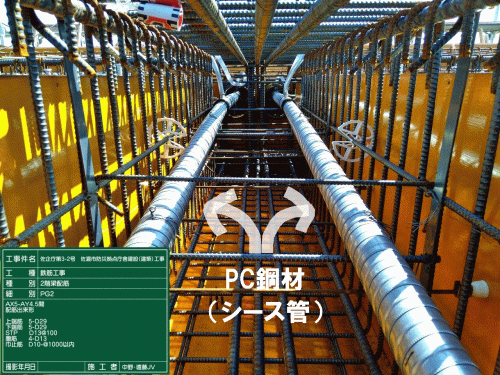

　PC鋼線を挿入しているところです。



　PC鋼線を引っ張る前の写真です。

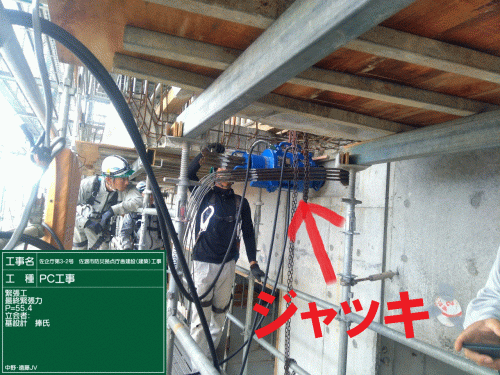

　PC鋼線をジャッキで緊張させています。

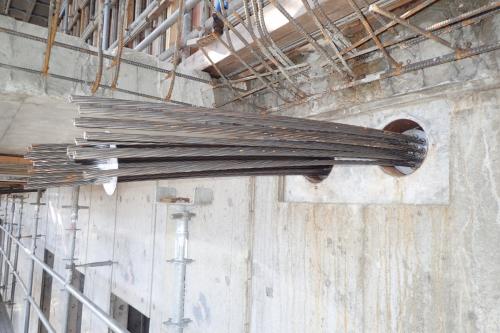

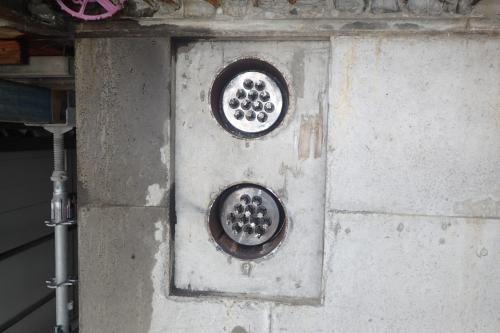

　緊張が完了し、不要な鋼線を切断したところです。この後、このシース管にモルタル（グラウト材）を注入して完了です。

　（令和4年8～11月撮影）

ドローン撮影写真

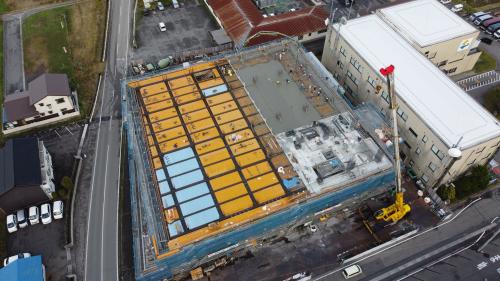

　ドローンで上空から建設地を撮影した写真です。

（令和4年11月30日撮影　提供：中野建設工業・遠藤建設特定共同企業体）



クイズの答え　　「エレベーター」　　でした！
