【令和5（2023）年5月】庁舎建設工事進捗（しんちょく）状況

　※更新が遅れてしまい申し訳ございません。







　防災拠点庁舎建設工事の進捗（しんちょく）状況をお知らせします。



令和5（2023）年５月

　６月と言えば衣替えですが、工事現場で働く方々は真夏でも
　長袖・長ズボンを着用していると思いませんか？



　実はこれ、法律で義務付けられているわけではないのですが、
　作業を安全に円滑に行うために多くの現場が自主的に規定して
　いるものなのです。
　もちろん、夏だから緩くしますなんてことはありません。
　
　それに加えて、ヘルメットや手袋、防塵マスク等を装着するため
　夏場の過酷さは想像を絶します。







　現場のみなさま、
　健康第一・安全第一・（工期もなるべく）　で　よろしくお願いします！

　



　

　ということで５月参ります。







（空がきれい）

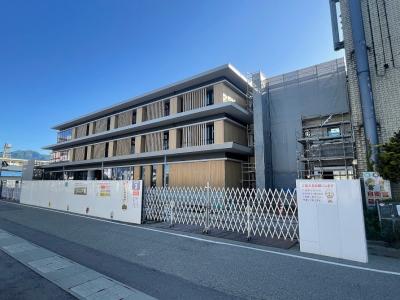

　庁舎西面（正面玄関側）の外部足場が解体され、
　外側がお披露目となりました。

　想像以上の『木』感、圧倒的な『木』感。



　なのに優しい。良き匂ひ。





　開庁時まで匂ってるかしら？　と心配の皆様。



　安心してください、中も『木』だらけですよっ。







​







　

 （掘り掘り）​



　さて、一度整地した場所ですが、正面玄関の車寄せエリアの
　工事のためにまた掘っております。

　写真は、根切底から60cmを地盤改良しているところです。



　※根切り：地盤面下の土砂や岩盤を掘ること

　※根切底：根切りをした後の、底の水平面



　車寄せエリアには、雨や日差しを避けるために、
　ずらーっとキャノピーを設置します。

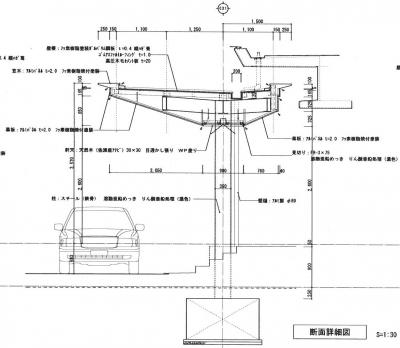

　ちなみに新庁舎に設置するキャノピーはこんなやつです。



　



　こんなやつ、皆さんは何て呼んでましたか？
　私は『片足の屋根みたいなやつ』と呼んでいました。

　

　建築用語としてのキャノピーは別として、
　一般的には、庇（ひさし）状のものを総称してそう呼ぶようで、
　世の中には色々なキャノピーがあります。（Let’ｓ検索）





　便利用語ですから、さも知っていたかのように使いましょう。







　閑話休題。

　（片足）キャノピーが倒れないよう、ベースパック工法で施工していきます。
　

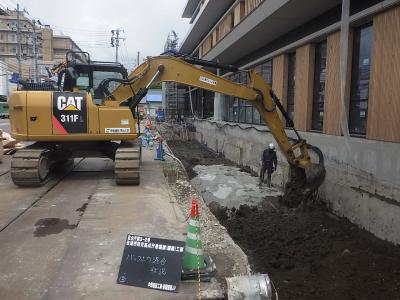

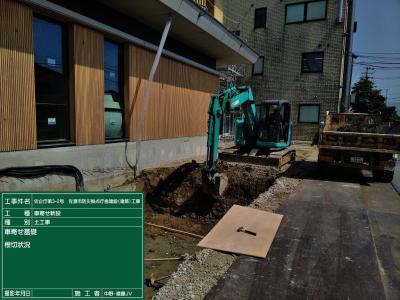

 （根切状況）​



　バックホウは沢山掘れますが、キレイに均すのが難しいため、
　ある程度まで掘ったら手掘りや小型重機などを使います。

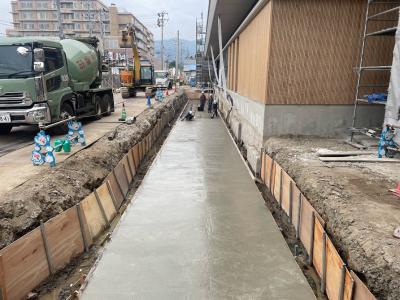

  （捨てコン打込状況）

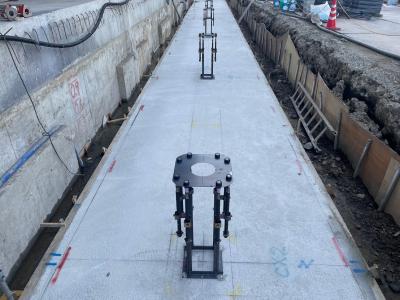

  （ベースパック設置完了）



　地盤改良が終わったら捨てコンを打ち、墨出しをし、
　キャノピーと接続するためのベースパックを設置します。



　この写真の後は、配筋・型枠・コンクリート打設でベースパックを
　ガッチリ固定し、周りには土を戻します。



　最後に、顔を出しているベースパックにキャノピーの鉄骨を
　ガッチリと接続すれば、骨組みが完成します。

















　次に、電気工事の進捗です。

　これまでは天井裏や地下など、目につかない仕事ばかりでしたが、
　ようやく人目に付く工事です。

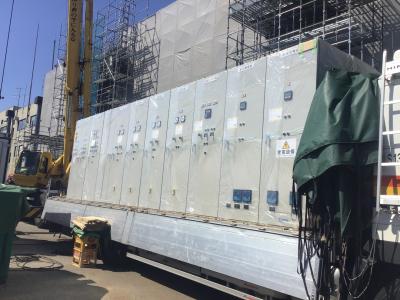

 　（キュービクルの搬入）



　キュービクルとは、発電所から送られてくる6600Vの電気を、
　施設で使える100Vや200Vに変圧する機器類を金属製の箱（筐体）に
　収めたもので、正式名称は「キュービクル式高圧受電設備」といいます。

　電気を多く使う施設で使われるもので、この中には変圧器はもちろん、
　断路器・負荷開閉器・遮断機・計器類・コンデンサなどが詰まっています。



　上記の機器類は、庁舎で使う回路の数などから緻密に計算されており、
　設置面積に無駄が出ないよう、箱も含めてオーダー製作となっています。



　機械室や情報処理室（サーバーなど）も同じこと。
　市民の皆様に関連する部分（待合ロビーや会議室など）を少しでも
　広くする設計をしています。





　今月号は長いので、ここでクイズ第１問



　(1)このキュービクルの重さは、全て合わせて何kgでしょう？　（答えは最後）



　ヒント：ざっくり９箱あります。













 （空がきれい(2)）​

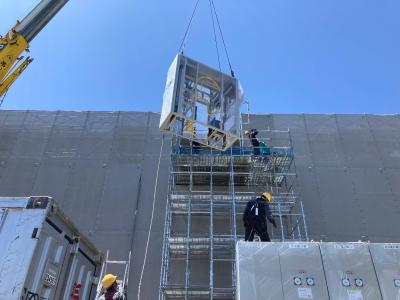

　キュービクルは１つずつに分け、クレーンで３階の電気室へ荷揚げします。

　下からだとそうでもないですが、

　

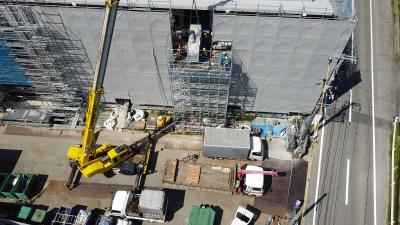

 （ドローンで）​



　上からだと、結構怖いですね。

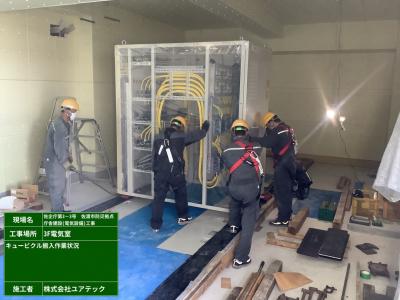

　３階に届いたら、電気室内部へ１台ずつ設置していきます。





　夏の正念場にはエアコンが間に合う予定ですので、
　作業員の皆様、今しばらくご辛抱お願いします。













　建築工事に戻りましょう。

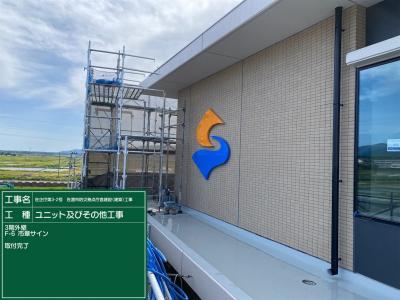

　庁舎北側に、佐渡市のシンボルマーク・市章サインが取り付けられました。

　結構大きいので、遠くからでも見ることが出来ます。







　

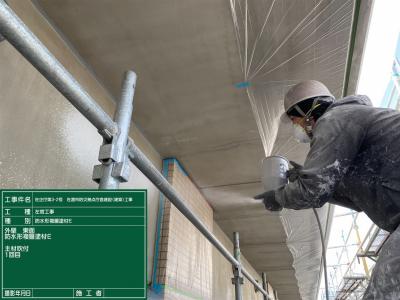

　東面の外部吹付けの状況です。

　西 → 北 → 南と吹き付けてきて、東側が最後の面となります。

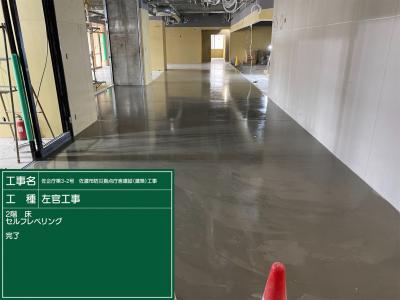

　２階の床です。

　モルタル等と比べてとても流動性が高い材料を、
　塗っていくというか流し込んでいきます。
　液状なので凹凸や不陸のあるような下地表面が平滑になります。

　
　自分で（セルフ）平らになる（レベルが出る）材料であることから
　セルフレベリング材（略：SL材）と呼ばれます。

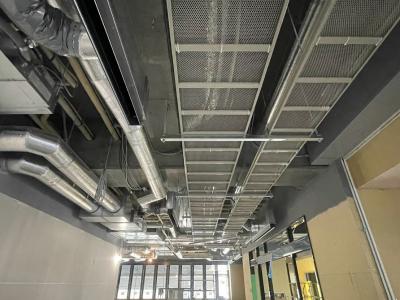

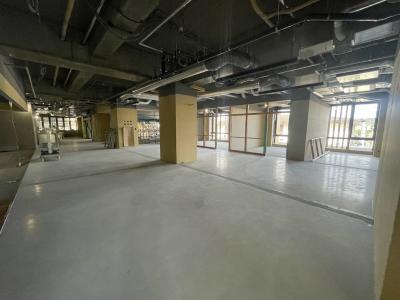

　２F　執務室付近

　天上面は電気・機械設備の配管、機器類でぎっしりです。



　

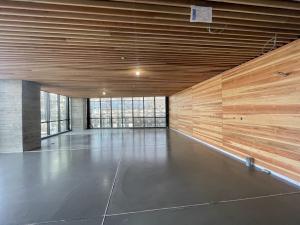

　１階多目的スペース

　木製ルーバーの天井と、杉板張りの壁です。
　全て佐渡産の杉です。

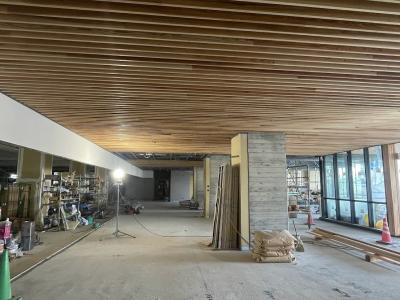

　１階　待合ホール







　２階　待合ホール

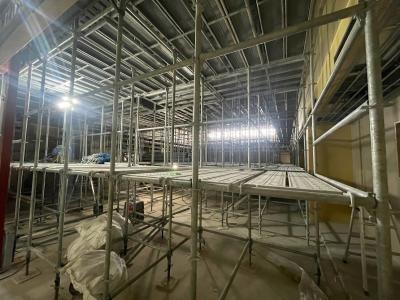

　３階　○○



　ということで、今月はクイズ２問。



　(2)この部屋はなんの部屋でしょう。（正解は最後）



　ヒント：お答え致します　





（写真提供：中野建設工業・遠藤建設特定共同企業体、株式会社ユアテック様　令和5年５月撮影）



---





　最後に、先月ちょっと触れた新庁舎の窓口について。

　防災拠点庁舎の開庁に併せて、２つの窓口システムが導入開始予定です。





(1)『書かせない窓口システム』

　佐渡市では、今年度オンライン申請の整備を進めていますが、
　そうは言っても窓口は必要なわけです。

　昨年度、若手職員を中心にいまの市役所窓口を
　ロールプレイング体験したところ、



　

　＜一般的な子育て世帯が佐渡市へ転入する場合＞

　　○記入する書類の枚数　：　10枚
　　○何度も同じ情報を記載：　氏名24か所、住所14か所
　　○窓口手続き所要時間　：　90分



　ということがわかりました。



　書かせない窓口システムの導入により、住所氏名を何度も書く必要がなくなり、
　手続き時間と腱鞘炎リスクが大幅に削減されます。
　（こういう書類って無駄に力入りがち）



　誰一人取り残さないデジタル化を進めるために、
　『書かせない窓口システム』は欠かせないのです！！（ナンツッテ）





(2)『窓口案内表示システム』

　番号札を発券し、モニターと音声で対応窓口をお知らせするためのシステムです。

　待ち時間や人数が把握出来るため、車内で待つことも出来るし、
　他の用事を先に済ませることも可能になります。

　ちなみに、このシステムの導入経費は実質０円です。
　呼出モニターとは別に広告を流すモニターを設置することで、
　導入費用を賄うという他の自治体でも導入が進むスキームなのです。

　広告については、島内の企業様の依頼も受けますし、
　ちゃんとした審査機関を通るので大丈夫です。





　どちらも、新庁舎１Fのみの運用となります。
　詳細は今後の発信をお待ちくださいませ。















クイズの答え

　(1)このキュービクルの重さは、全て合わせて何kgでしょう？

　　↠　正解　：　9,000ｋｇ

　　※重さは中身によります。１箱2,000ｋｇが最大でした。



　(2)この部屋はなんの部屋でしょう。

　　↠　正解　：　議場
